Stáisiúin Aistrithe Comhbhrúite Dramhaíola

Forbhreathnú táirge

Comhbhrú truflais LYSZ18A Is trealamh comhbhrú agus cóireála truflais é stáisiúin aistrithe le teicneolaíocht chun cinn agus próiseas forbartha go neamhspleách ag ár gcuideachta de réir éileamh an mhargaidh baile ar threalamh sláintíochta agus ar mhodh bailithe agus aistrithe truflais.
Comhbhrú truflais LYSZ18A Úsáideann stáisiúin aistrithe teicneolaíocht comhbhrú cothrománach. Comhtháthaítear an comhbhrúiteoir agus an bosca bruscair, agus déantar an truflais tí scaoilte a bhailítear a chomhbhrú go díreach isteach sa bhosca bruscair truflais chun an toirt a laghdú, an séarachas agus an gás atá sa truflais a scaoileadh, agus ansin a aistriú chuig an iompar trucail truflais inscortha. Tá tréithe níos lú boladh ag an trealamh, gan aon truailliú tánaisteach, limistéar slí bheatha beag, solúbtha agus mar sin de. Tá sé oiriúnach go háirithe le haghaidh stáisiún aistrithe nua agus sean-stáisiún atógáil i gceantair uirbeacha ina bhfuil sé deacair talamh a fháil agus go bhfuil an suíomh beag.

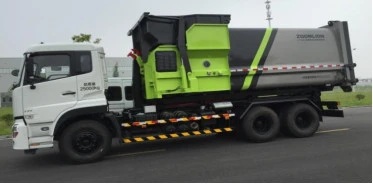

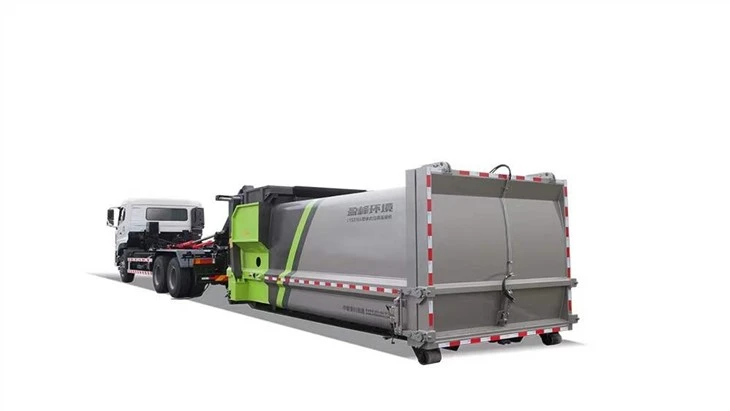

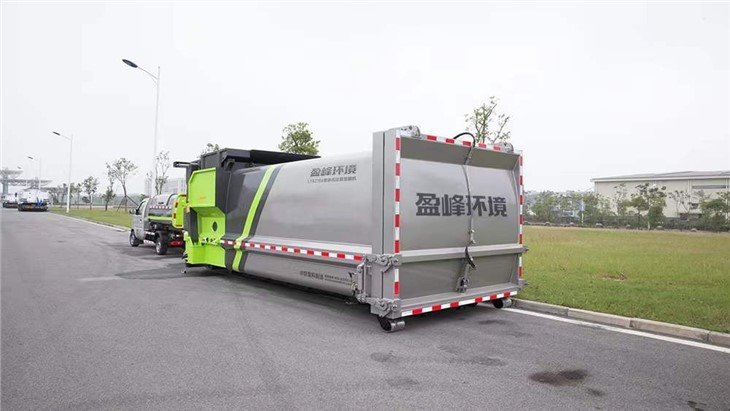

Fíor 1-5 LYSZ18A comhbhrúiteoir truflais comhtháite agus a fheithiclí tacaíochta
Tábla 1-1 Cumraíocht an chomhbhrúiteora chomhtháite truflais LYSZ18A

Feidhmeanna forbhreathnú

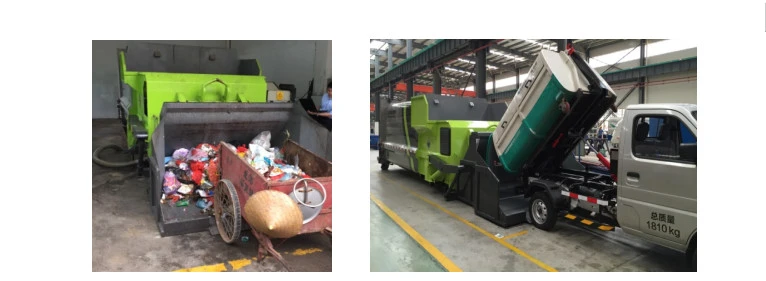

Comhbhrú truflais LYSZ18A Úsáidtear stáisiúin aistrithe go príomha le haghaidh bailiú truflais ar rickshaw agus mótarfheithiclí beaga níos lú ná 1.5 tonna agus níos lú ná 1.8 méadar ar leithead, mar a thaispeántar i bhFíor 2-1 agus i bhFíor 2-2.

Fíor 2-1 Ábhair ar an rickshawFíor 2-2 Mótarfheithiclí meánmhéide agus beaga á lódáil

Scóip an iarratais
Úsáidtear é go príomha le haghaidh bailiú agus aistriú truflais tí ó shráideanna uirbeacha, ceantair thráchtála, monarchana cónaithe, scoileanna agus ospidéil.

Príomh-struchtúr agus tréithe feidhmíochta

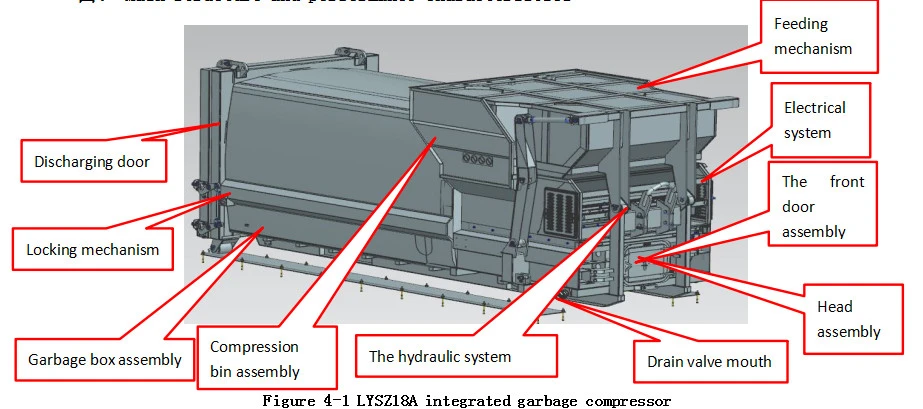

Tá comhbhrúiteoir truflais comhtháite LYSZ18A comhdhéanta den chuid is mó de thionól bruscair comhbhrúite, tionól bosca truflais, 'tionól ceann, doras díluchtaithe, meicníocht bheathú, meicníocht glasála, córas hiodrálacha, córas leictreach, etc. (Fíor 4-1):

1, Comhbhrú bruscair cóimeála, tá tionól bosca truflais chun oibriú comhbhrú na comhpháirteanna, is é an bosca bruscair comhbhrú an cainéal comhbhrú truflais, tá truflais coimeádán stórála comhbhrúite.

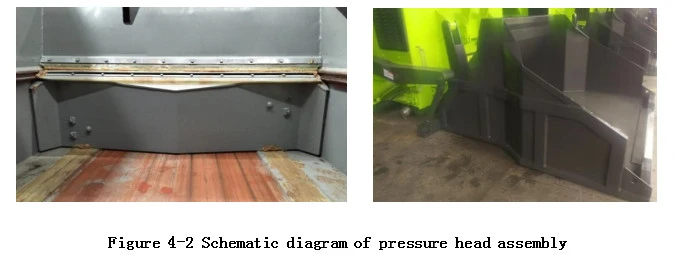

Is meicníocht brú é an tionól ceann brú chun truflais a bhrú ón mbosca comhbhrú isteach sa bhosca bruscair truflais, ar féidir leis an truflais a bhrú agus a chomhbhrú go héifeachtach (Fíor 4-2).

Is é an tionól doras tosaigh an doras cothabhála don thionól ceann brú agus don sorcóir comhbhrú, agus freisin an doras glantacháin chun an truflais a ghlanadh i gcuas chúl an chinn brú go rialta.

Is gléas é an doras urscaoilte chun bruscar a scaoileadh.

Úsáideann comhbhrúiteoirí truflais monolithic LYSZ18A modh bailithe buicéad tipping agus modh iompair. Is é an mheicníocht tipping gléas beathaithe an chomhbhrúiteora agus tá sé suiteáilte ar thaobh tosaigh an bhloc comhbhrúiteora (Fíor 4-3).

Fíor 4-3 Léaráid scéimreach den mheicníocht buicéad scipeála

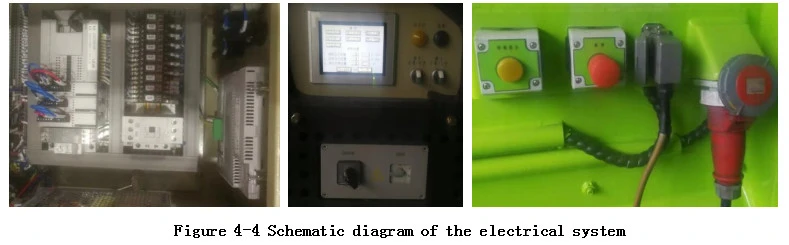

Is é an córas leictreach (Fíor 4-4) lárionad rialaithe an chomhbhrúiteora. Tá gach gníomh á rialú ag clár PLC, ar féidir leis na príomhfheidhmeanna seo a leanas a bhaint amach: (1) cosaint an chórais hiodrálacha: nuair a bhíonn teocht ola an chórais hiodrálacha ard, cuirfidh an córas tús leis an gcóras fuaraithe go huathoibríoch. Nuair a bhíonn an teocht ola ró-íseal, tosaíonn an córas an córas téimh ola hiodrálach go huathoibríoch, go dtí go n-ardóidh an teocht ola go dtí an teocht chuí (roghnach); (2) is féidir timthriall comhbhrú uathoibríoch a bhaint amach, agus an cnaipe timthriall comhbhrú á bhrú, is féidir leis an gceann brú bogadh go huathoibríoch ar ais agus amach sa seomra comhbhrú; (3) An féidir diagnóis locht uathoibríoch a bhaint amach, nuair nach féidir leis an gcomhbhrúiteoir oibriú de ghnáth, is féidir leis an gcúis locht a mheas go huathoibríoch, agus é a thaispeáint ar an scáileán; (4) Aláram brú: Nuair a bhíonn an truflais sa bhosca truflais brúite de réir na gceanglas socraithe, trí anailís a dhéanamh ar luach brú an chórais hiodrálacha, ó thaobh na sábháilteachta, an trealaimh chosanta agus na héifeachtúlachta, cuirfidh an córas aláraim go huathoibríoch ag an am seo.

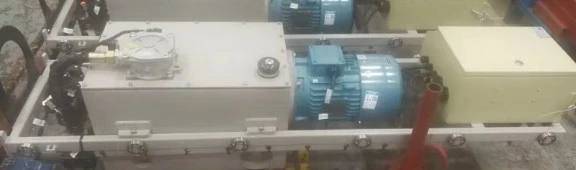

Córas hiodrálacha (Fíor 4-5): tá an stáisiún caidéil hiodrálach iomlán suiteáilte ar an lúibín caidéil cineál drawer, struchtúr dlúth, coigilt fuinnimh agus cosaint an chomhshaoil. Glacann príomhchodanna an chórais brandaí aitheanta sa bhaile agus thar lear chun ard-iontaofacht agus torann íseal a chinntiú.

Fíor 4-5 Léaráid scéimreach den chóras hiodrálacha

Príomhpharaiméadair theicniúla an táirge
Tábla 5-1 Sonraíochtaí teicniúla de chomhbhrúiteoir comhtháite truflais LYSZ18A

Buntáistí Príomha
1, Anailís tréith feidhme
Tá an gléas frith-rebound socraithe sa seomra comhbhrú, a bhfuil na feidhmeanna a bhrú agus a chosc rebound truflais (Fíor 6-1).

Fíor 6-1 Léaráid scéimreach den fheiste frith-rebound

Le feidhm cómhalartaithe seicheamh céime an tsoláthair chumhachta trí phas, tá sé áisiúil agus tapa céim an mhótair a athrú gan athshreangú.
Le feidhm taispeáint LCD is féidir, oibriú an trealaimh a thaispeáint ar an scáileán, lena n-áirítear ach gan a bheith teoranta do: taispeáint dinimiciúil méid truflais, leideanna mí-oibriú, stádas reatha trealaimh, taispeáint toradh féin-diagnóis locht, feidhm coigeartaithe cláir.
Le aláraim brú iomlán agus feidhm taispeána.
Diomailt teasa uathoibríoch agus feidhm téimh an chórais hiodrálacha (roghnach).

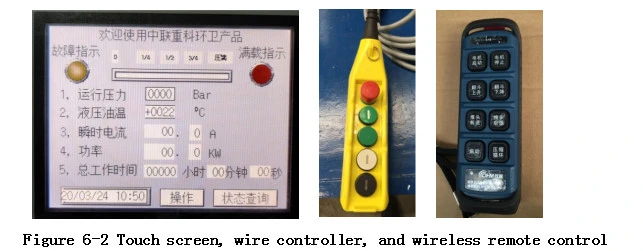

Feidhmeanna dé-rialaithe sreinge agus tadhaill (cianrialtán roghnach gan sreang) (Fíor 6-2).

Fíor 6-2 Scáileán tadhaill, rialtóir sreinge, agus cianrialtán gan sreang
Le feidhm rialaithe stad éigeandála.

Nuair a bhíonn an ceann comhbhrú in aon suíomh, is féidir leis filleadh go héigeantach ar an giotán oibre tosaigh.

Le aláram locht uathoibríoch agus feidhm diagnóis uathoibríoch.

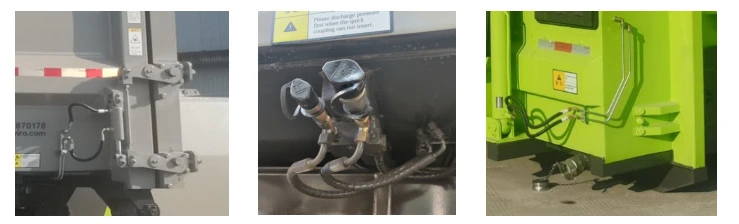

Glacann doras cúil an bhosca trealaimh glasáil hiodrálach. Cumraíocht chaighdeánach: is féidir oscailt agus glasáil doras cúil an bhosca trealaimh a rialú go díreach i gcábán an trucail truflais inscortha trí fhórsa a bhaint as córas hiodrálach an tharraingeora. Roghnach: Tá sé faoi thiomáint ag córas rialaithe leictreach an tralaí agus á thiomáint ag aonad cumhachta beag. Féadann sé oscailt agus glasáil doras cúil an bhosca a rialú go díreach i gcábán an trucail truflais inbhainte (Fíor 6-3).


Tá feidhm suite GPS ag an bhfeiste, feidhm tarchurtha sonraí, feidhm cianbhainistíochta, feidhm seirbhíse cliste (roghnach).
2, Réamhrá le cobhsaíocht agus iontaofacht
2.1, Tá taobhanna agus plátaí bun seomra comhbhrú LYSZ18A táthaithe le cruach ard-neart le tiús Níos mó ná nó cothrom le 8mm.
2.2, Tá na taobhanna agus na plátaí bun de chóimeáil ceann LYSZ18A táthaithe as cruach ard-neart le tiús Níos mó ná nó cothrom le 8mm.
2.3, Is struchtúr stua mór é an bosca bruscair ina iomláine, tiús pláta Níos mó ná nó cothrom le 4mm, ábhar: Q355B.
2.4, Déileáiltear le gach dromchla miotail neamhfheiriúil nochta le meirge a chosc, agus déantar cóireáil le cruach atá i dteagmháil dhíreach le truflais le picilte aigéad, fosfatáil agus pasivation.
2.5, Glacann an trealamh rialú PLC, is féidir a choigeartú go huathoibríoch ar an sá an sorcóir ola de réir an ualach comhbhrú truflais, ionas go mbeidh an truflais dháileadh go cothrom agus go dlúth sa bhosca.

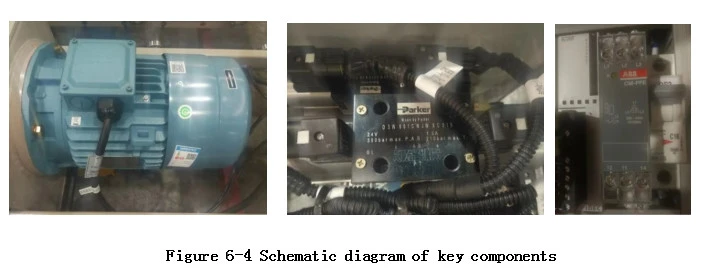

2.6, Príomhchodanna an trealaimh: glacann bloc comhla hiodrálacha, caidéal ola, comhpháirteanna mótair agus rialaithe leictreonacha brandaí aitheanta sa bhaile agus thar lear. Comhlíonann príomh-chomhpháirteanna leictreacha caighdeáin sábháilteachta CE agus glacann siad dearadh breiseán uiscedhíonach (Fíor 6-4).

2.7,Tá gach seafta hinge rothlach déanta as imthacaí féin-bhealaithe speisialta nó imthacaí comhpháirteacha, agus tá dromchla slat loine an tsorcóra plátáilte le chrome, a bhfuil friotaíocht láidir caitheamh agus friotaíocht creimeadh aige chun a shaol seirbhíse a chinntiú i dtimpeallachtaí crua.

3, Tabhairt isteach coigilt fuinnimh agus cosaint an chomhshaoil

3.1, Achar urláir beag, gan aon tógáil shibhialta nó tógáil sibhialta simplí, eacnamaíoch agus praiticiúil, solúbtha, oiriúnach chun gach cineál truflais tí a bhailiú agus a aistriú.

3.2, Bosca cnaipe rialaithe sreang láimhe, feabhas a chur go héifeachtach ar thimpeallacht oibre na n-oibreoirí.

3.3,Meicníocht glasála díluchtaithe paitinnithe agus struchtúr séalaithe, chun a chinntiú go bhfuil an próiseas comhbhrú agus an próiseas aistrithe dramhaíola, gan aon sceitheadh ​​séarachais.

3.4,Tá comhbhrúiteoir truflais comhtháite LYSZ18A á thiomáint ag caidéal aonair nuair a bhíonn gá le brú ard nó caidéal dúbailte ar an gcóras nuair a bhíonn ardluais ag teastáil ón gcóras, atá éifeachtach agus coigilte fuinnimh le teas an chórais íseal.

4, Gnéithe táirge agus buntáistí

4.1,Feidhmíocht chomhshaoil ​​​​mhaith, gan aon nochtadh, scaipeadh, feiniméan sileadh sa phróiseas chun truflais a dhug agus a aistriú.

Stáisiún caidéil hiodrálacha comhbhrúiteoir 4.2LYSZ18A, úsáideann ár gcuideachta éifeachtacht ard, coigilt fuinnimh, feidhmíocht iontaofa na gcaidéal dúbailte, úsáideann táirgí dá samhail intíre agus eachtrannacha go ginearálta tiomáint caidéil amháin.

4.3, Comhbhrúiteoir meicníocht glasála doras díluchtú, táirgí dá leithéid idir dúchasacha agus eachtrannacha a ghlacadh go ginearálta nach féidir leis an comhbhrú stiall ina saothraítear rónta a choigeartú modh glasála, úsáideann ár gcuideachta meicníocht glasála inchoigeartaithe imréiteach dearadh rialú cruinn ar an comhbhrú stiall ina saothraítear rónta. Dea-shéalaithe (Fíor 6-5). Glacann an gléas faoisimh brú frith-dhíchúplála doras díluchtaithe struchtúr glasála hiodrálach dúbailte chun cosc ​​a chur go héifeachtach ar an bhfeiniméan díchúplála de bharr fórsa imoibrithe na stiall séalaithe (Fíor 6-6).

Soláthraítear asraon séarachais ar gach taobh do chomhbhrúiteoirí 4.4,LYSZ18A chun séarachas a dhraenáil ó na comhbhrúiteoirí (Fíor 6-7).

Fíor 6-5 Léaráid scéimreach de mheicníocht glasála Fíor 6-6 Léaráid scéimreach de ghlas hiodrálach feiste glasála dorais eireaball Fíor 6-7 léaráid scéimreach den fheiste urscaoilte séarachais

Tugtar isteach an próiseas oibríochta

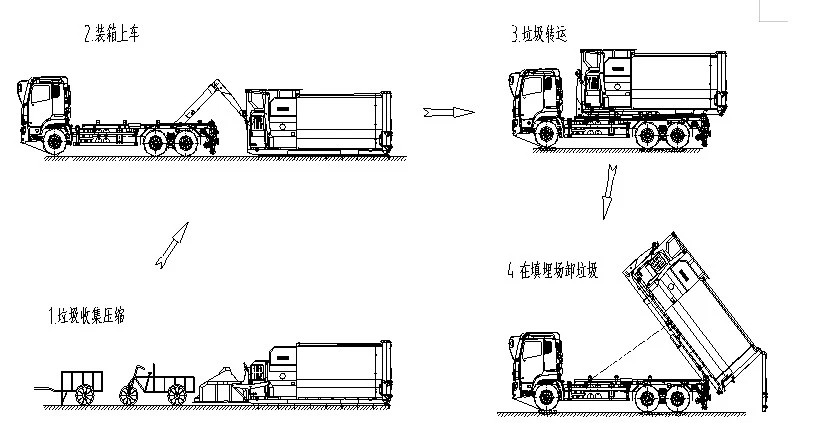

1,LYSZ18A Comhbhrúiteoir truflais comhtháite (Fíor 7-1)

Fíor 7-1 Sreabhadh próisis le haghaidh comhbhrúiteoir truflais comhtháite LYSZ18A
Bailiú agus comhbhrú bruscair (Fíor 7-2)

Tar éis na cónaitheoirí uirbeacha ina gcónaí bailiú truflais ag scútar daonna, trírothach nó trucail dumpála beag chuig an comhbhrúiteoir, an bruscar isteach sa mheicníocht bheathú comhbhrúiteoir an buicéad bruscair, agus institiúid oibriúcháin beidh bruscar isteach sa seomra comhbhrúite truflais comhbhrúiteoir, an cnaipe oibríocht timthriall comhbhrú a dhoirteadh. isteach sa seomra comhbhrúite tá truflais comhbhrúite, déan an próiseas arís go dtí an tuarascáil iomlán do na póilíní, Tá an hopper uachtarach clúdaithe os cionn an bhosca bruscair comhbhrúite agus tá sé sa stát aistrithe.
1.2, Pacáil fháil ar an mbus
Déantar trucail truflais díluchtaithe an iompair a dhoirteadh isteach ar thaobh tosaigh an chomhbhrúiteora, ionas go mbeidh hook an lámh tarraingthe ailínithe le hook an chomhbhrúiteora, agus déantar trucail truflais díluchtaithe an iompair a oibriú chun an comhbhrúiteoir a tharraingt ar aghaidh agus a ghlasadh. an comhbhrúiteoir.
1.3, Idirthuras truflais
Tosaigh an trucail truflais inbhainte iompair chun an comhbhrúiteoir atá lán de truflais a thógáil amach as an stáisiún truflais agus chuig an láithreán líonta talún nó diúscartha truflais eile.
1.4, Tar éis don trucail borradh teacht ar an líonadh talún nó ar shuíomh diúscartha truflais eile, scaoiltear gléas glasála an dorais díluchtaithe ar an gcomhbhrúiteoir trí chóras hiodrálach an trucail borradh, agus ansin déantar meicníocht ardaithe an borradh a oibriú chun an comhbhrúiteoir go dtí go bhfuil an truflais sa bhosca scaoilte go hiomlán.


Fíor 7-3 Léaráid scéimreach de dhíluchtú dumpster

Suiteáil trealaimh agus riachtanais uisce agus leictreachais

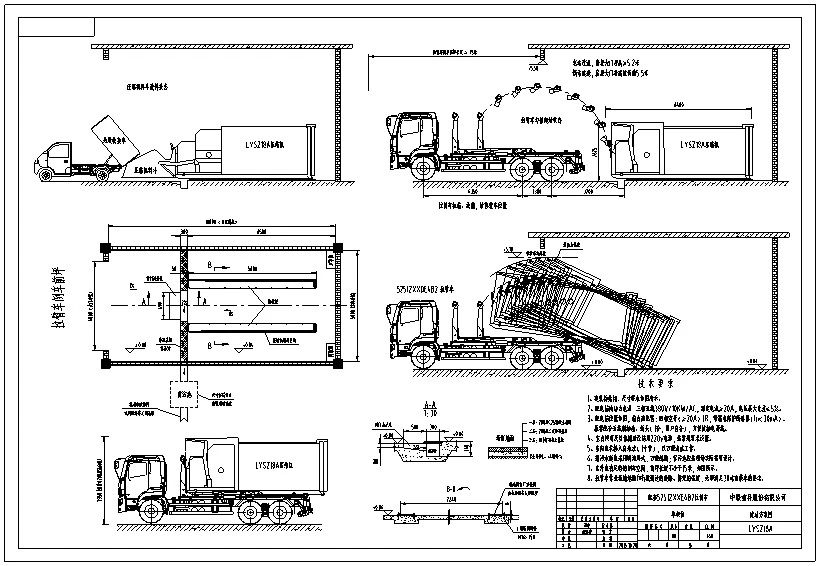

Is féidir le custaiméirí cumraíocht trealaimh agus feithiclí stáisiúin truflais a chinneadh bunaithe ar shuíomh geografach áitiúil agus ar chumas diúscartha truflais. Taispeánann an figiúr seo a leanas (Fíor 8-1, 8-2) an réiteach caighdeánach aon-giotán de chomhbhrúiteoir truflais comhtháite LYSZ18A le haghaidh do tagartha amháin.
Riachtanais chumhachta aon-suímh: Soláthróidh an custaiméir soláthar cumhachta seachtrach trí phas, cúig shreang, 380V/10kW, atá feistithe leis an scoradán ciorcaid comhfhreagrach le cosaint sceite (In < 30ma).="" ní="" bheidh="" an="" fad="" idir="" an="" soláthar="" cumhachta="" agus="" an="" comhbhrúiteoir="" níos="" mó="" ná="" 10="">
Riachtanais foinse uisce: uisce traidisiúnta, is é an píopa iontógáil íosta 1 orlach.
Riachtanais tógála: Ní mór go mbeadh airde imréitigh íosta 6m ag LYSZ18A san fhoirgneamh, airde imréitigh íosta 5.5m sa gheata, agus leithead geata íosta 4m.
Ní léiríonn na líníochtaí agus na treoracha teicniúla ach riachtanais suiteála an trealaimh. Is féidir leis an dearthóir na háiseanna cosúil le lounges foirne, leithris, toibreacha séarachais agus toibreacha dríodraithe a dhearadh de réir na gcoinníollacha máguaird. Chun dreidireacht a éascú, moltar an umar seipteach a chur lasmuigh.
